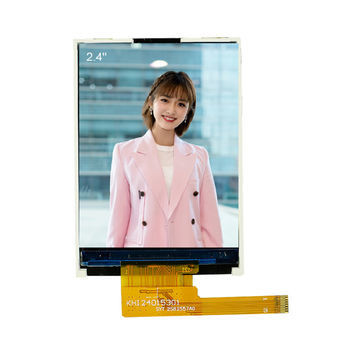

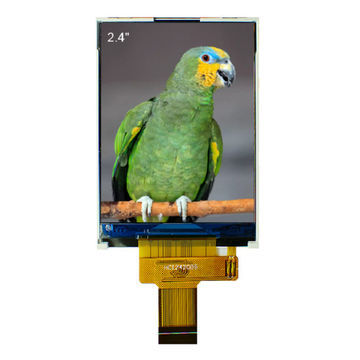

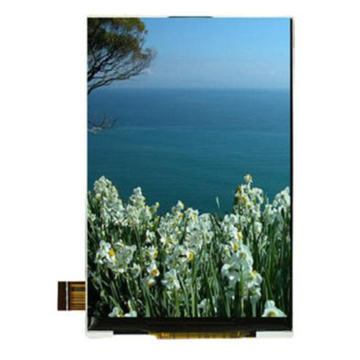

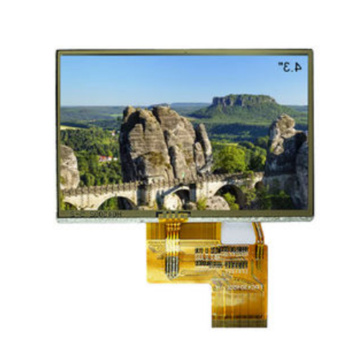

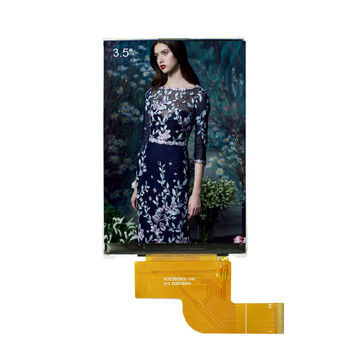

Módulo TFT LCD

Como funciona o TFT?
TFT é a abreviação de "transistor de filme fino", geralmente se refere a telas de cristal líquido de filme fino, mas na verdade se refere a transistores de filmes finos (matriz)-pode "controlar ativamente" cada pixel independente na tela, que é a origem do SO -Matriz ativa chamada TFT (matriz ativa TFT). Então, como exatamente a imagem é produzida? O princípio básico é muito simples: a tela de exibição é composta por muitos pixels que podem emitir luz de qualquer cor, e o objetivo pode ser alcançado controlando cada pixel para exibir a cor correspondente. No TFT LCD, a tecnologia de luz de fundo geralmente é usada. Para controlar com precisão a cor e o brilho de cada pixel, é necessário instalar um interruptor semelhante ao obturador após cada pixel. Quando as "persianas" são abertas, a luz pode passar e "Quando as persianas estão fechadas, a luz não pode passar. É claro, tecnicamente, não é tão simples quanto a que a mencionada. Características de cristais líquidos (líquido quando aquecido e cristalizado em sólido quando resfriado). Geralmente, os cristais líquidos têm três formas:
Cristal líquido smético semelhante à argila
Cristal líquido nemático semelhante a um belo palito de fósforo
Cristal líquido colégico
A tela de cristal líquido usa filamentos e, quando o ambiente externo muda, sua estrutura molecular também muda e, portanto, possui diferentes propriedades físicas-pode alcançar o objetivo de deixar a luz através ou bloquear a luz que é exatamente como as persianas agora.
Todo mundo conhece as três cores primárias; portanto, cada pixel na tela da tela precisa de três componentes básicos semelhantes descritos acima para controlar as três cores de vermelho, verde e azul, respectivamente.
O mais comumente usado é o TFT TFT LCD (Nematic TFT LCD). As tecnologias existentes variam muito, e as abordaremos em detalhes na segunda parte deste artigo.
Existem ranhuras nas camadas superior e inferior. As ranhuras na camada superior são dispostas longitudinalmente e as ranhuras na camada inferior são dispostas horizontalmente. Quando nenhuma tensão é aplicada ao cristal líquido em seu estado natural, a luz emitida da camada emissora da luz do diagrama de princípios de trabalho de TFT da TFT, torcido, será torcido 90 graus após a passagem pelo interclayer, para que possa passe através da camada inferior suavemente.
Quando uma tensão é aplicada entre as duas camadas, um campo elétrico é gerado. Nesse momento, os cristais líquidos estão alinhados verticalmente, para que a luz não seja torcida-o resultado é que a luz não pode passar pela camada inferior.

(2) Estrutura de pixels TFT: o filtro de cores é dividido em vermelho, verde e azul de acordo com a cor, que são dispostos no substrato de vidro para formar um grupo (tom do ponto) correspondente a um pixel. Cada filtro monocromático é chamado, é um sub-pixel. Em outras palavras, se uma tela TFT suportar uma resolução máxima de 1280 × 1024, são necessários pelo menos 1280 × 3 × 1024 sub-pixels e transistores. Para uma tela TFT de 15 polegadas (1024 × 768), um pixel é de cerca de 0,0188 polegadas (equivalente a 0,30 mm), para uma tela TFT de 18,1 polegadas (1280 × 1024), é 0,011 polegadas (equivalente a 0,28 mm) .
Como todos sabemos, os pixels são decisivos para a tela. Quanto menor cada pixel for, maior a resolução máxima que a tela pode alcançar. No entanto, devido à limitação das características físicas do transistor, o tamanho de cada pixel da TFT nesta fase é basicamente 0,0117 polegadas (0,297 mm); portanto, para uma tela de 15 polegadas, a resolução máxima é de apenas 1280 × 1024 .
